Orange pi Zero 2W.

2025-05-15 Carrier Board LogoControl

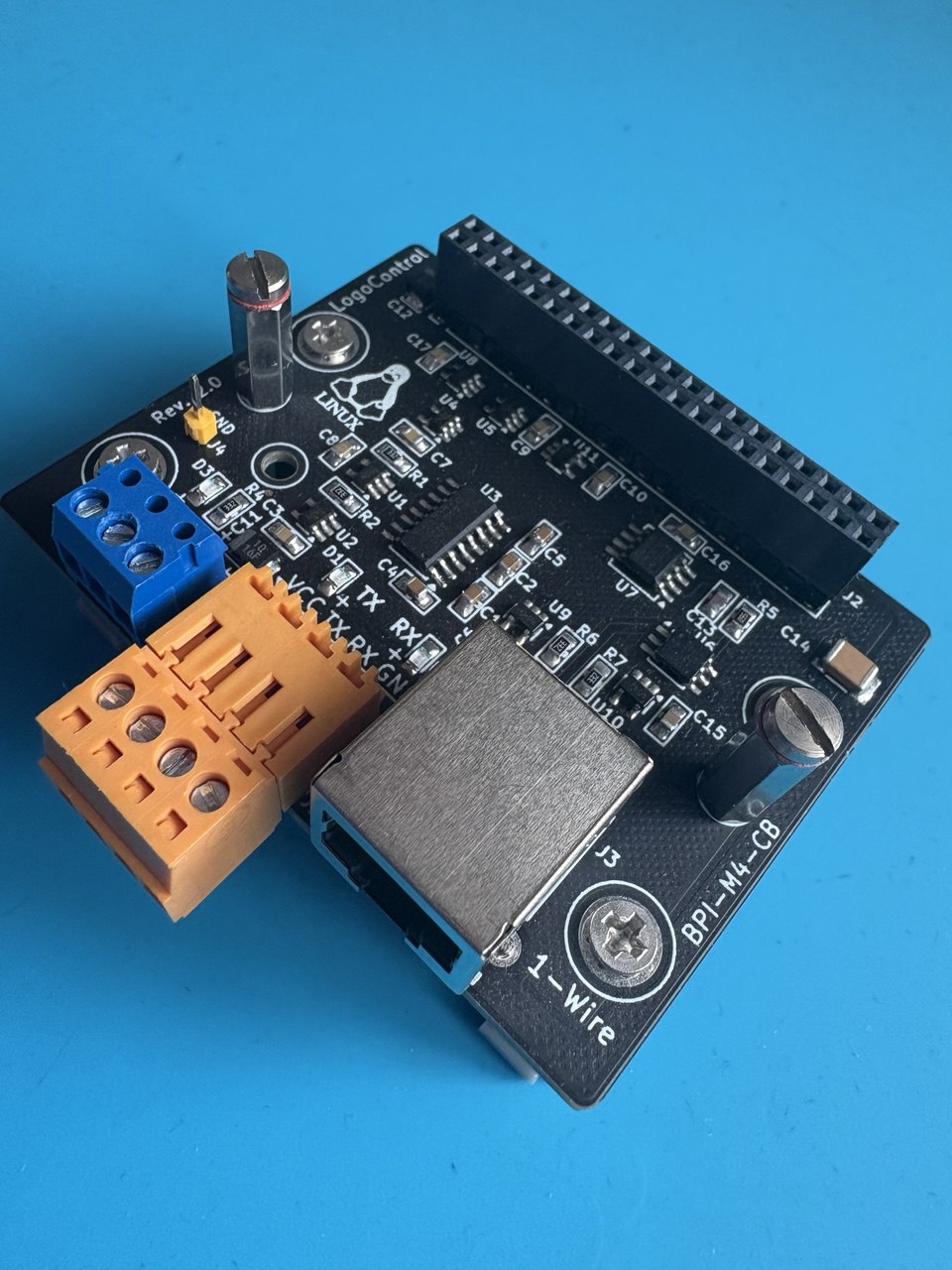

Несущая плата BPI-M4-CB для SBC BPI-M4-Zero/Orange pi Zero 2W поддерживает два интерфейса: RS-232 и 1-Wire. Интерфейс 1-Wire выполнен на основе схемотехники DS9097U - универсального адаптера 1-Wire для COM порта, и подключен к /dev/ttyS5 на плате BPI-M4-CB. Чип DS2480B обеспечивает преобразование сигналов COM-порта для датчиков тепературы 1-Wire. Защитные функции выполняет DS9503P.

Интерфейсный разъем для RS232: KF2EDGJRC-3.5-4P (/dev/ttyS4). Интерфейсный разъем для 1-Wire: RJ-45 (dev/ttyS5). Размеры платы (Ш х Г) : 70mm x 54mm. Питание платы через Degson DG333K-3.5-03P-12. Разьем питания на плате разъемный. Напряжение питания: +5 вольт, без защиты от переполюсовки.

Интерфейс 1-Wire программно работает через digitemp. Или через OWFS 1-Wire Server.

1-Wire работает на /dev/ttyS5.
COM-порт работает на /dev/ttyS4.

Это Важно:

SBC BPI-M4-Zero и Orange pi Zero 2W несколько отличаются между собой назначением сигналов выведенных на 40-пиновый разьем:

BPI-M4-Zero имеет отдельный консольный последовательный интерфейс непосредственно на плате SBC.

Orange pi Zero 2W НЕ имеет отдельного консольного последовательного интерфейса непосредственно на плате SBC. Он выведен на общий 40-пиновый разьем.

Соответственно, при установке на несущую плату SBC:

BPI-M4-Zero - консольный COM-порт на плате SBC и СОМ-порт на несущей плате.
Orange pi Zero 2W - консольный COM-порт на несущей плате.
