Экстремально умная розетка. NIKOMAX NMC-WO1UD2-WT.

В этой розетке работают вместе Node-RED и InfluxDB 1.8.10.

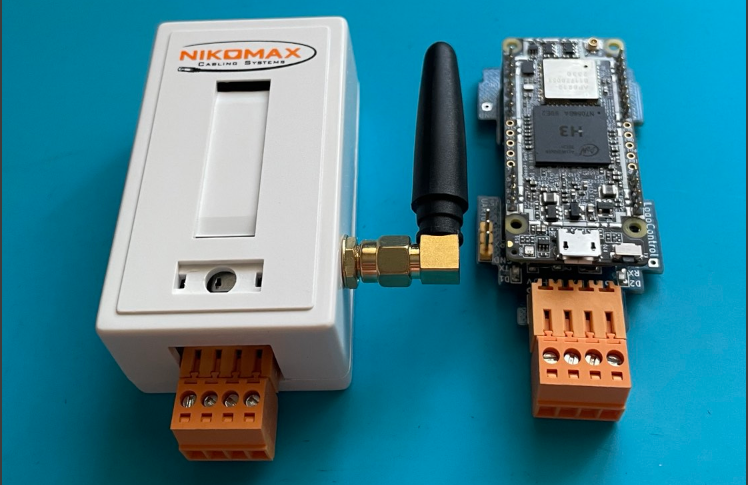

Розетка состоит из следующих трех частей:

Непосредственно сама розетка NIKOMAX NMC-WO1UD2-WT

SBC NanoPi Duo2

Переходная плата/Carrier Board/ для установки в розетку NIKOMAX NMC-WO1UD2-WT

Внешние интерфейсы: Micro USB OTG на NanoPI Duo2, и RS-232 на Carrier Board.

Питание : Micro USB +5V на Carrier Board.

Разъем RS-232 “COM-Port” на переходной плате имеет контакт +5 вольт. Запитывать розетку можно двумя вариатвми. Либо через разьем Micro USB +5V на Carrier Board, либо через разьем для RS-232.

Orange pi Zero 2W.

2025-05-15 Carrier Board LogoControl

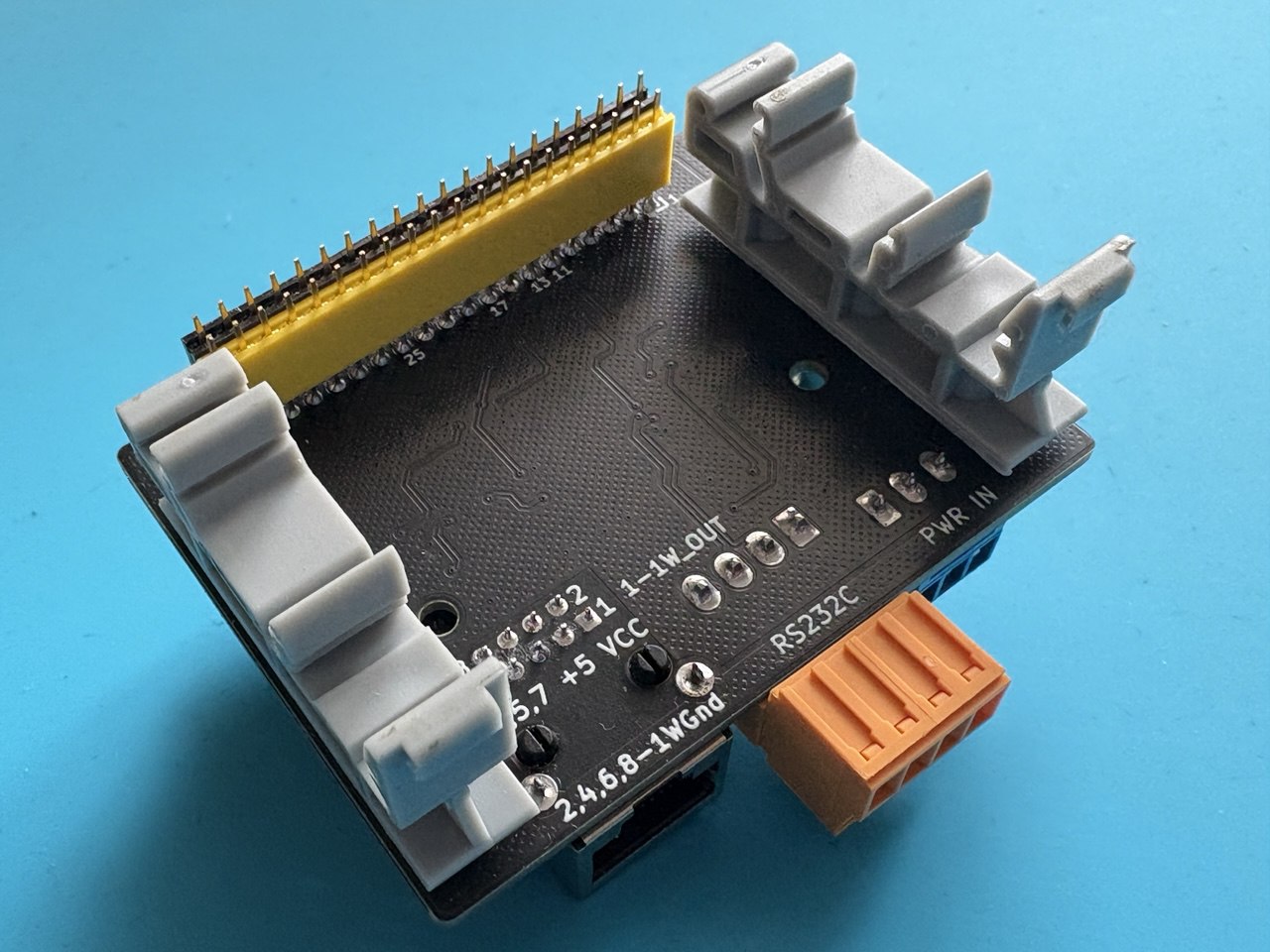

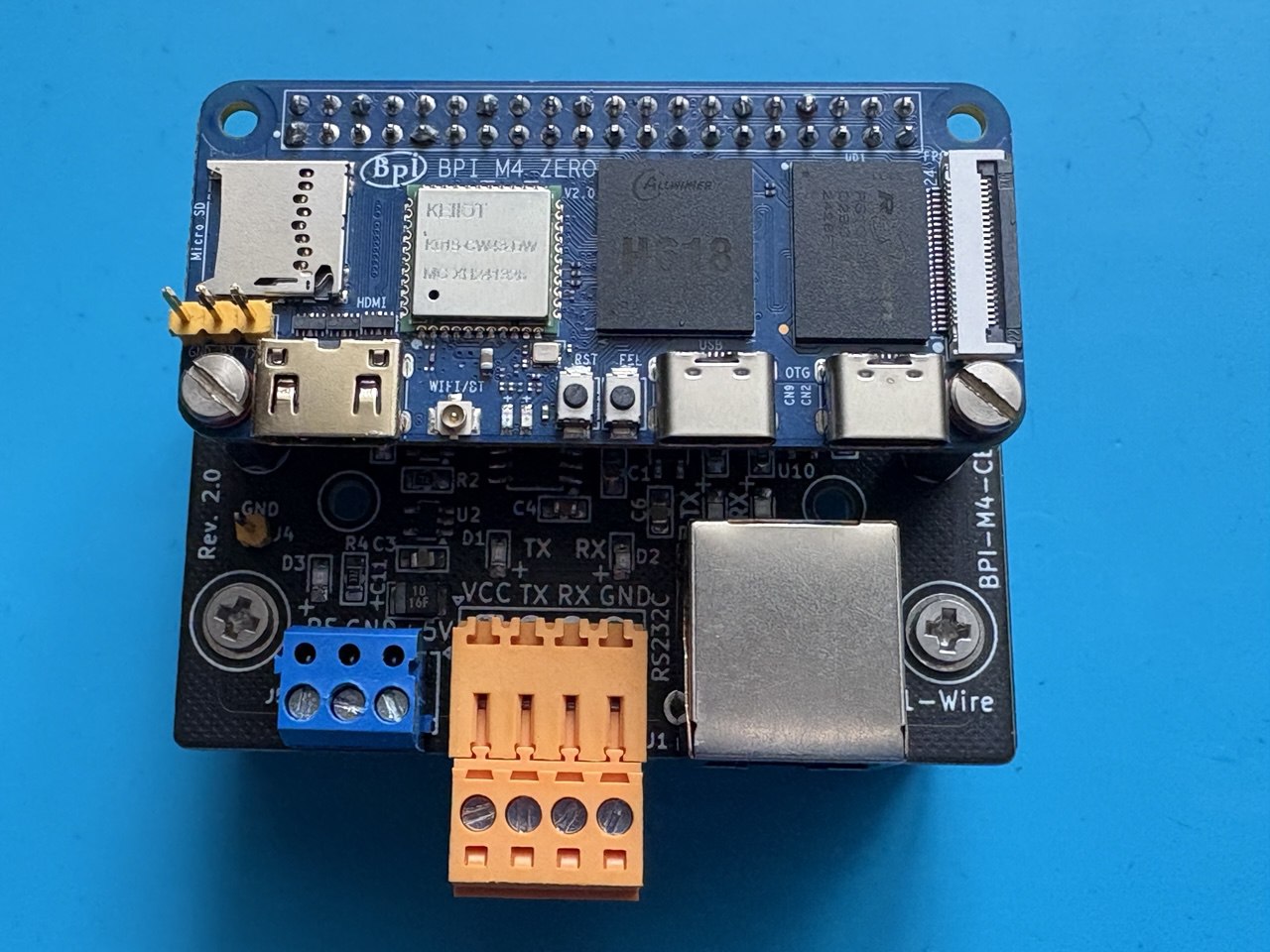

Несущая плата BPI-M4-CB для SBC BPI-M4-Zero/Orange pi Zero 2W поддерживает два интерфейса: RS-232 и 1-Wire. Интерфейс 1-Wire выполнен на основе схемотехники DS9097U - универсального адаптера 1-Wire для COM порта, и подключен к /dev/ttyS5 на плате BPI-M4-CB. Чип DS2480B обеспечивает преобразование сигналов COM-порта для датчиков тепературы 1-Wire. Защитные функции выполняет DS9503P.

Интерфейсный разъем для RS232: KF2EDGJRC-3.5-4P (/dev/ttyS4). Интерфейсный разъем для 1-Wire: RJ-45 (dev/ttyS5). Размеры платы (Ш х Г) : 70mm x 54mm. Питание платы через Degson DG333K-3.5-03P-12. Разьем питания на плате разъемный. Напряжение питания: +5 вольт, без защиты от переполюсовки.
